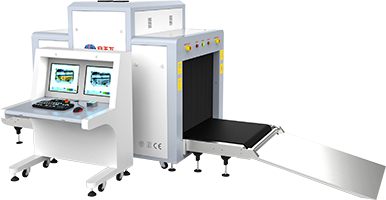

Интроскоп АТ10080 - досмотр крупногабаритного багажа

AT10080 предназначена для досмотра крупногабаритных предметов

Надежный интроскоп АТ10080 разработан для досмотра больших предметов, обеспечивая обнаружение взрывчатых веществ, оружия, наркотиков и контрабанды. Независимо от вида досматриваемых габаритных предметов, рентгенотелевизионная установка АТ10080 обеспечивает четкие, контрастные изображения. Генератор рентгеновского излучения с напряжением 140 кВ (опционально160 кВ) в сочетании с мультиэнергетической технологией рентгенографического сканирования c выделением цветом предметов с различной плотностью позволяет операторам легко различать органику, неорганику и смешанные материалы даже в багаже, содержащем большое количество разнородных предметов.


Простота обработки тяжелых грузов обеспечивается благодаря низкому расположению конвейера, имеющего максимальную в своем классе грузоподъемность.


Функция «Внедрение опасных предметов» (TIP) позволяет следить за качеством работы операторов. Имеет интуитивно понятный интерфейс и удобную клавиатуру с тачпадом.

• Простота обработки тяжелых грузов благодаря низкому расположению конвейера
• Высокая производительность, грузоподъемность конвейера 200 кг
• Выделение цветом материалов с разными атомными весами
• Высокая проникающая способность и разрешение

Области применения АТ10080:

• Досмотр багажа
• Таможенный и пограничный контроль
• Пункты досмотра пассажиров и посетителей
• Досмотр груза
AT10080 предназначена для досмотра крупногабаритных предметов

Основные характеристики

• Габаритные размеры: 3138,5(длина)х1295(ширина)х1716,5(высота)мм
Вес: 800 кг
• Размеры тоннеля: 1000(ширина)х800(высота)мм
• Скорость конвейера: 0,2м/с
• Высота конвейера: 338,5 мм
• Грузоподъемность конвейера: 200 кг
• Проникающая способность: 27мм стали
• Разрешающая способность: Медная проволока диаметром 0,1мм (38AWG)
• Безопасность для фотоматериалов: гарантированая для чувствительности до ISO1600 (33 DIN)
• Утечка рентгеновского излучения: < 0,1мР/час (1 мкЗв/час) (на расстоянии 5 см от внешнего корпуса)

Система формирования изображений

Принцип действия: Двухэнергетическое рентгенографическое формирование изображений, L-образная матрица


Рентгеновский детектор: L-образная фотодиодная линейка (мультиэнергетическая), 16-разрядная


Мониторы: цветные, разрешение 1280х1024. Число уровней серого цвета: 65536


Функции обработки изображений: Непрерывное масштабирование от 1до 64 раз, цветное /черно-белое изображение, негативное изображение, высокоэнергетическое/низкоэнергетическое проникновение, выделение органики/ неорганики, усиление изображения, псевдо-цветное изображение и т.д.


Хранение изображений: сохранение 30 изображений, поиск изображений


Помощь в обнаружении наркотиков и взрывчатых веществ путем определения атомных чисел веществ


Сигнализация наличия области с высокой плотностью: Сигнализация о наличии области, непроницаемой для рентгеновского излучения, в которой могут быть скрыты запрещенные предметы или контрабанда


Функция «Внедрение опасных предметов» (TIP): программа TIP с регулируемой частотой вставляет цифровые изображения опасных предметов в обычный багаж. Служит для оценки работы и повышения квалификации операторов


Архивация изображений: автоматическое сохранение до 50000 изображений с возможностью сохранения на USB-диске и конвертации в форматы XF, PNG, BMP, JPEG, TIFF, GI и т.д.


Стандартные функции: меню, проверка напряжения питания, отображение даты/времени, автоматический подсчет обнаруженных объектов, номер лицензии оператора, ведение записи, система запуска рентгеновского генератора, таймер
времени работы рентгеновского генератора, индикатор режима работы


Обработка изображений: 24-битная, в реальном времени, отображение 4 цветов, отображение на изображениях даты и ID номера, подсчет количества досмотренного багажа, число уровней серого цвета: 65536


Защита программного обеспечения паролем

Производительность: 720 единиц ручной клади и багажа в час


Поиск объектов с использованием мультиэнергетической технологии двойного излучения: разделение материалов по атомным весам, выделение органики оранжевым цветом, неорганики – голубым, смешанных материалов – зеленым.

Условия эксплуатации

• Рабочий диапазон температур/влажности: от +5° до +40°C/ от 5% до 95%, без конденсации
• Температура/влажность при хранении: от -20° до +60°C/от 5% до 95%, без конденсации
• Электропитание: 187?240VAC, 50/60Hz
• Потребляемая мощность: 1,0 кВт
• Уровень шума: < 60дБ

Характеристики компьютера

• Центральный процессор: Intel Celeron 2.6-2.7 ГГц
• Оперативная память: 2GB, 1600 МГц DDR3
• Жесткий диск: 500 ГБ
• Операционная система: Windows XP
• Мониторы: 2 монитора 17'' LED, разрешение 1280х1024

Источник рентгеновского излучения

• Анодное напряжение: 140кВ (160кВ опционально)
• Ток трубки: 0,3мA
• Ориентация луча: 80 градусов сверху вниз
• Рабочий цикл: 100%
• Охлаждение: герметичная масляная ванна

Прочие характеристики

• Плата обработки изображения: Senstech (Великобритания)
• Дополнительные рольганги из нержавеющей стали: Опция
• UPS (источник бесперебойного питания): Опция
