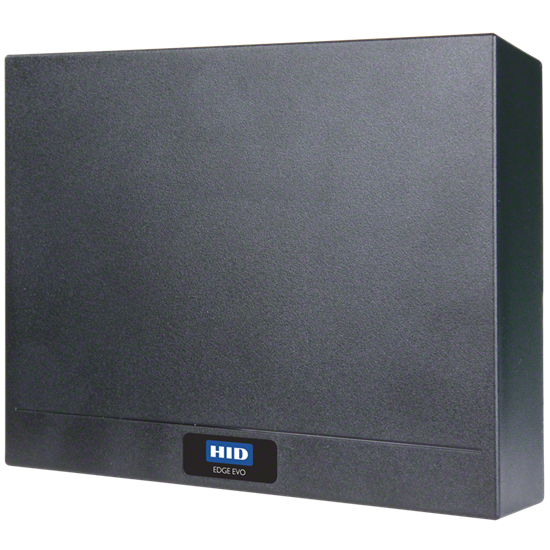

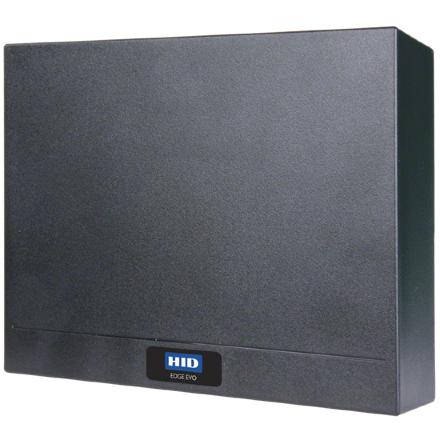

EDGE EVO SOLO ESH400-K
Стандартный автономный IP-контроллер на одну дверь.
Сетевой контроллер для управления одной дверью EDGE EVO EH400-K поддерживает режим питания через Ethernet (технология PoE). Предназначен для работы с 1 считывателем по интерфейсу Wiegand/Clock-and-Data и 1 (или 2) считывателями типа Hi-O iCLASS.
Сетевой контроллер предназначен для контроля над операциями доступа, имеет оптический датчик вскрытия корпуса, при срабатывании которого поступает сигнал тревоги, и контроллер перестает взаимодействовать с устройством считывания. Интерфейс контроллера имеет четыре дискретных входа и два выхода (для управления замком и один вспомогательный).
EDGE EVO ESH400-K подключается к центральному узлу и прочим устройствам по средствам TCP/IP.
Контроллер способен работать в полнофункциональном автономном режиме без активной связи с программным обеспечением при обрыве связи с центральным узлом.
Решения EDGE EVO разрабатываются как для сетевого администрирования системы, так и для автономного выполнения определенных задач в зависимости от функциональности программного обеспечения.
Характеристики
Размеры |
ширина 6,1" x высота 4,8" x глубина 1,5" (154,9 x 122,5 x 37,1 мм) |
Вес |
320 г |
Звуковые и визуальные индикаторы |
два светодиода на разъеме RJ-45 для индикации работы сети; звуковой сигнализатор загрузки и попыток взлома |
Рабочая температура |
от 0°С до +50°C |
Порты связи |
Ethernet (10/100), шина CAN Hi-O, Wiegand или Clock-and-Data |
Электропитание |
|
Макс. вход. мощность при питании PoE |
14,4 Вт (300 мА при 48 В пост.тока) |
Макс. входная мощность при питании от иБп +12 в пост.тока |
18 Вт (1500 мА при 12 В пост.тока) |
Макс. входная мощность при питании от иБп +24 в пост.тока: |
36 Вт (1500 мА при 24 В пост.тока) |
Макс. мощность контролируемых входов |
0,025 Вт (втекающий ток 5 мА, номинальное напряжение 5 В), опорный сигнал 0 .. +5 В |
Макс. выходная мощность для всей системы (все устройства) |
|
Мощность входа пост.тока при PoE |
9,6 Вт |
Мощность входа пост.тока при питании от иБп +12 в пост.тока |
14,4 Вт |
Мощность входа пост.тока при питании от иБп +24 в пост.тока |
28,8 Вт |
Выходное напряжение шины CAN Hi-O, входное питание = PoE |
24 В пост.тока |
Выходное напряжение шины CAN Hi-O, входное питание = иБп |
напряжение на выходе ИБП |
Макс. выходная мощность для отдельных устройств, входное питание = PoE |
|
Устройство Hi-O в шине CAN |
9,6 Вт (400 мА при 24 В пост.тока) |
Считыватель Wiegand/Clock-and-Data |
7,1 Вт (580 мА при 12,25 В пост.тока) |
Выход с пропусканием тока (при 12 в пост.тока) |
6,9 Вт (580 мА при 12 В пост.тока) |
Выход с пропусканием тока (при 24 в пост.тока) |
8,6 Вт (360 мА при 24 В пост.тока) |
Макс. выходная мощность для отдельных устройств, входное питание = 12 в пост.тока |
|
Устройство Hi-O в шине CAN |
14,4 Вт (1200 мА при 12 В пост.тока) |
Считыватель Wiegand/Clock-and-Data |
3,9 Вт (320 мА при 12,25 В пост.тока) |
Выход с пропусканием тока (при 12 в пост.тока) |
8,4 Вт (700 мА при 12 В пост.тока) |
Макс. выходная мощность для отдельных устройств, входное питание = 24 в пост.тока |
|
Устройство Hi-O в шине CAN |
28,8 Вт (1200 мА при 24 В пост.тока) |
Считыватель Wiegand/Clock-and-Data |
7,3 Вт (600 мА при 12,25 В пост.тока) |
Выход с пропусканием тока (при 12 в пост.тока) |
8,4 Вт (700 мА при 12 В пост.тока) |
Выход с пропусканием тока (при 24 в пост.тока) |
16,8 Вт (700 мА при 24 В пост.тока) |
Контакты реле |
|
Контакты реле (сухие контакты) |
2 А при 30 В пост.тока |
